چیلر اسکرال میدیا
چیلر اسکرال هواخنک میدیا – آکووا (Aqua Tempo Super)
محدوده قیمت: تومان 2,961,000,000 تا تومان 7,322,600,000
چیلر اسکرال هواخنک میدیا – کینگ (King Series)
قیمت اصلی تومان 4,980,000,000 بود.تومان 4,681,200,000قیمت فعلی تومان 4,681,200,000 است.
چیلر اسکرال هواخنک میدیا – کینگ پلاس (King Plus)
محدوده قیمت: تومان 8,225,000,000 تا تومان 15,886,000,000

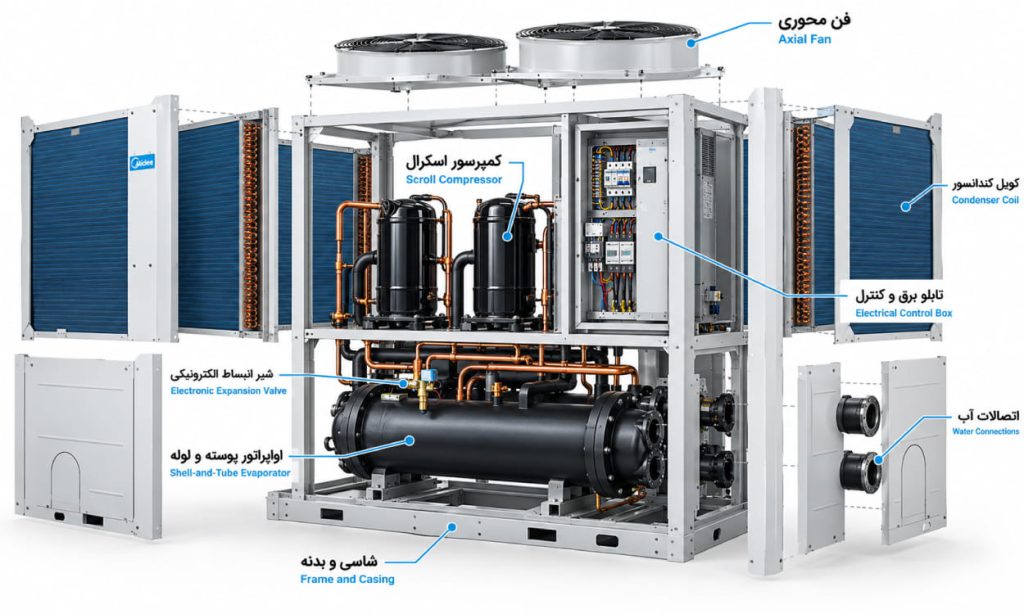

بررسی فنی چیلر اسکرال میدیا (Midea Scroll Chiller)
چیلر اسکرال میدیا یکی از راهکارهای سیستم سرمایش مرکزی Midea برای تأمین آب سرد مورد نیاز فن‌کویل، هواساز و سایر تجهیزات هیدرونیک ساختمان است. در این زیردسته از خانواده چیلرهای میدیا، سیکل تبرید بر پایه کمپرسور Scroll کار می‌کند و در مدل‌های هواخنک، گرمای جذب‌شده از مدار آب توسط کندانسور و جریان هوای محیط دفع می‌شود. به همین دلیل برای اجرای سیستم سرمایش مرکزی، بدون نیاز به مدار آب کندانسور و برج خنک‌کن، گزینه‌ای قابل بررسی محسوب می‌شود.
میدیا سری‌های مختلفی از چیلر Scroll را برای ظرفیت‌ها و شرایط کاری متفاوت توسعه داده است؛ از مدل‌های DC Inverter با ظرفیت‌های پایین‌تر تا چیلرهای مدولار و مدل‌های ظرفیت بالاتر. بنابراین انتخاب چیلر اسکرال مدیا تنها بر اساس ظرفیت نامی انجام نمی‌شود و عواملی مانند بار واقعی ساختمان، شرایط آب‌وهوایی محل پروژه، دمای آب رفت و برگشت، راندمان در بار جزئی، فضای نصب و نحوه کنترل ظرفیت نیز باید در طراحی بررسی شوند.
|
مشخصه |
توضیحات چیلر آب خنک مدیا |
|---|---|
|
نوع کمپرسور |
اسکرال (Scroll Compressor) |
|
نوع چیلر |
هواخنک (Air-Cooled Chiller) |
|
نوع کندانسور |
هواخنک با کویل کندانسور و فن |
|
سیستم دفع حرارت |
دفع حرارت مستقیم به هوای محیط، بدون نیاز به برج خنک‌کن |
|
سیال تولیدی سیستم |
آب سرد (Chilled Water) |
|
کنترل ظرفیت |
متناسب با تغییرات بار سرمایشی |
|
نوع ساختار |
در برخی مدل‌ها مدولار و در برخی سری‌ها اینورتر |
|
کاربری پیشنهادی |
ساختمان‌های اداری، هتل، مراکز تجاری، مدارس، مراکز درمانی و برخی پروژه‌های صنعتی |

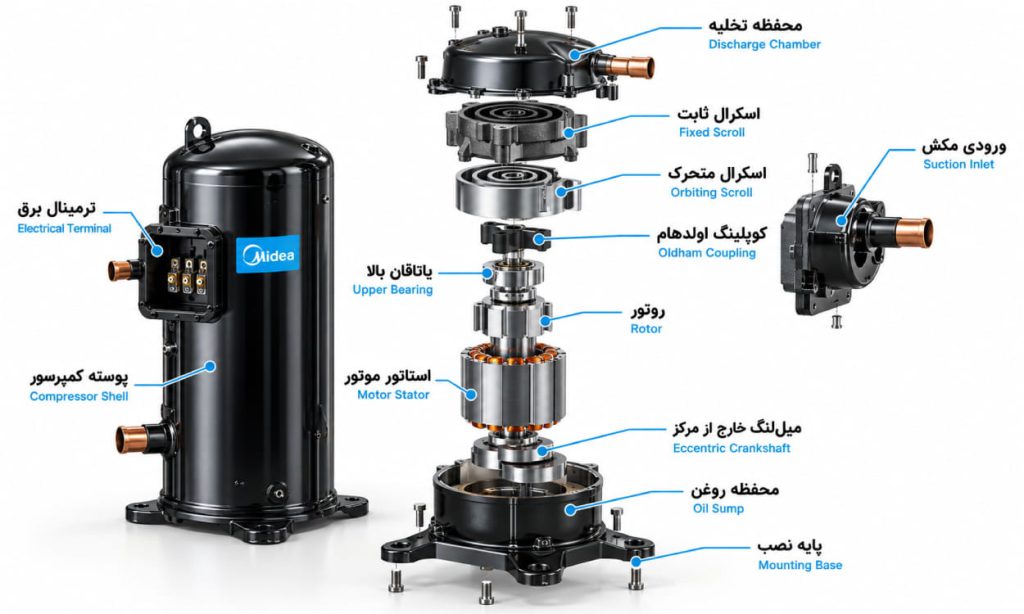

کمپرسور Scroll در چیلر میدیا چگونه کار می‌کند؟
در کمپرسور اسکرال، فرآیند فشرده‌سازی مبرد به کمک دو قطعه مارپیچی انجام می‌شود که یکی ثابت و دیگری دارای حرکت مداری است. با حرکت اسکرال، حجم محفظه‌های حاوی مبرد به‌تدریج کاهش پیدا کرده و فشار گاز افزایش می‌یابد. این ساختار امکان استفاده از کمپرسور Scroll را در طیف گسترده‌ای از چیلرهای تجاری و مدولار فراهم کرده است.
در سبد چیلرهای Midea علاوه بر مدل‌های اسکرال دور ثابت، سری‌های DC Inverter نیز وجود دارند. در این محصولات کنترل دور کمپرسور امکان تطبیق بهتر عملکرد دستگاه با تغییرات بار ساختمان را فراهم می‌کند؛ موضوعی که به‌خصوص در پروژه‌هایی که بخش زیادی از ساعات کارکرد در بار کامل نیستند اهمیت پیدا می‌کند.

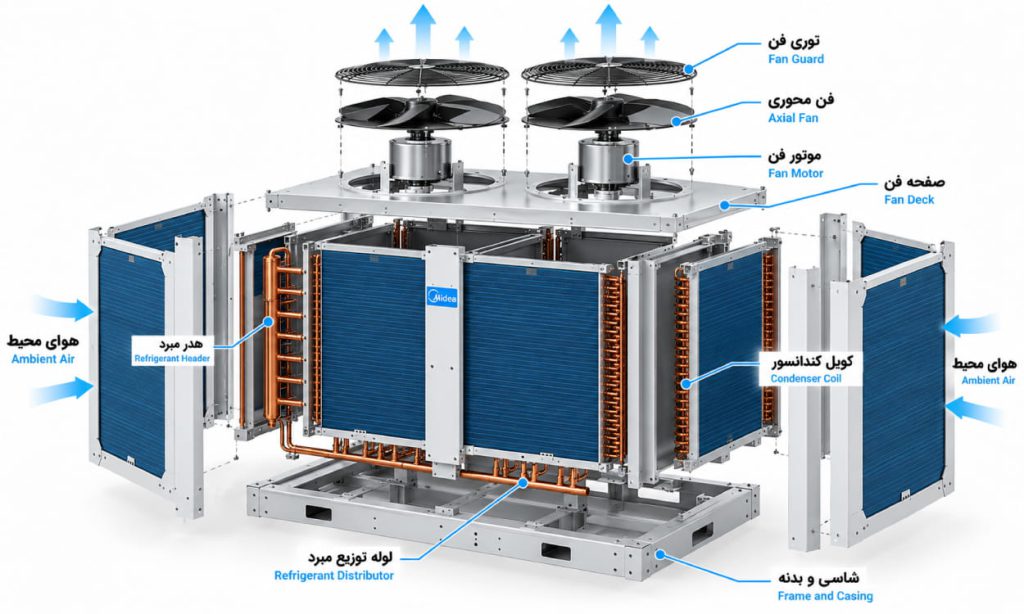

سیستم هواخنک و حذف مدار برج خنک‌کن
بخش قابل توجهی از محصولات این دسته از نوع Air-Cooled Scroll Chiller هستند. در این ساختار، کندانسور دستگاه مستقیماً توسط هوای محیط خنک می‌شود و بنابراین برخلاف چیلر آب‌خنک، برای دفع حرارت کندانسور به برج خنک‌کن و مدار آب برج نیاز ندارد.
این ویژگی می‌تواند طراحی و اجرای موتورخانه را در بسیاری از پروژه‌ها ساده‌تر کند؛ با این حال ظرفیت و راندمان نهایی دستگاه همچنان باید بر اساس دمای طراحی هوای خارج و شرایط واقعی محل نصب انتخاب شود. بنابراین صرفاً انتخاب یک ظرفیت اسمی بدون بررسی شرایط اقلیمی پروژه، روش مناسبی برای انتخاب چیلر نیست.
انواع چیلر اسکرال میدیا
سبد چیلر Scroll میدیا محدود به یک ساختار ثابت نیست. Midea نسل‌ها و خانواده‌های مختلفی از چیلرهای هواخنک را ارائه کرده که از نظر ظرفیت، نوع کنترل کمپرسور، مبرد، طراحی مدولار و محدوده عملکرد با یکدیگر تفاوت دارند.

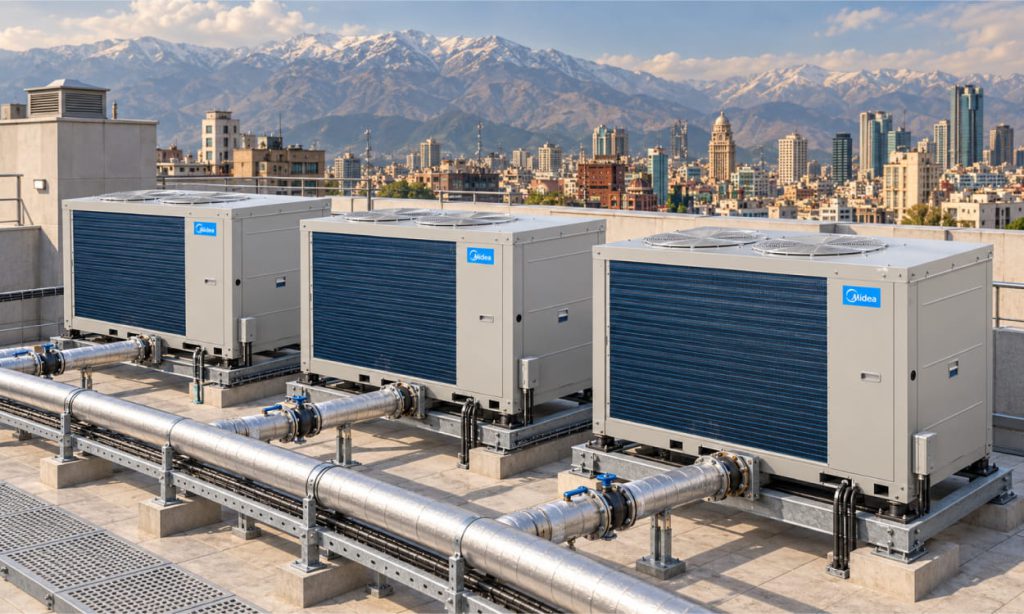

چیلر اسکرال اینورتر میدیا
خانواده DC Inverter Air-Cooled Chiller میدیا برای پروژه‌هایی طراحی شده است که کنترل ظرفیت و عملکرد متناسب با تغییر بار اهمیت دارد. در اطلاعات رسمی Midea، مدل‌های این خانواده با ظرفیت سرمایشی حدود 27 تا 85 کیلووات معرفی شده‌اند و بسته به مدل از مبرد R410A یا R32 استفاده می‌کنند.
کنترل اینورتر باعث می‌شود عملکرد کمپرسور صرفاً به حالت روشن و خاموش محدود نباشد و سیستم بتواند متناسب با نیاز واقعی پروژه ظرفیت خود را مدیریت کند. هنگام مقایسه این مدل‌ها، علاوه بر ظرفیت نامی باید محدوده دمای محیط، دمای آب خروجی و شرایط عملکرد واقعی پروژه بررسی شود.
چیلر اسکرال مدولار Midea
یکی دیگر از ساختارهای مهم در چیلر اسکرال میدیا، طراحی Modular است. در سیستم مدولار می‌توان چند یونیت را متناسب با ظرفیت مورد نیاز پروژه در یک مجموعه به کار گرفت. این روش امکان توسعه ظرفیت سیستم و مدیریت مرحله‌ای بار سرمایشی را فراهم می‌کند.
برای مثال، Midea در نسل Aqua Thermal Air-Cooled Modular Chiller از کمپرسور Scroll، فن DC و مبرد R32 استفاده کرده و مدل‌هایی با ظرفیت سرمایشی حدود 70 تا 164 کیلووات برای هر یونیت معرفی کرده است. قابلیت اتصال مدول‌ها باعث می‌شود طراح بتواند آرایش سیستم را بر اساس بار کل پروژه انتخاب کند.
سری‌های King و King Plus
سری‌های King و King Plus نیز بخشی از خانواده چیلرهای هواخنک Midea هستند. در سری King Plus مدل‌هایی با ظرفیت سرمایشی تا حدود 260 کیلووات در اطلاعات رسمی سازنده دیده می‌شود؛ بنابراین خانواده Scroll میدیا تنها به پروژه‌های بسیار کوچک محدود نیست و بسته به سری انتخابی می‌تواند طیف قابل‌توجهی از ظرفیت‌های سرمایشی را پوشش دهد.
در هنگام انتخاب بین این سری‌ها باید مشخصات همان مدل و همان نسل محصول بررسی شود، زیرا ظرفیت گرمایش و سرمایش، مبرد، محدوده دمای عملکرد، ابعاد، وزن و طراحی مدار تبرید میان مدل‌ها متفاوت است.
